分享：電動機三相繞組的星形接線法和三角形接線法

發布時間：2025-10-26    來源：合肥仁楷智能    瀏覽次數：357
合肥仁楷電氣官網分享三相異步電動機三相繞組的星形接法和三角形接法的原理、注意事項和具體應用，是初級電工提升技能必讀文章。
三相異步電動機的定子繞組由U、V、W三相繞組組成，這三相繞組有6個接線端，它們與接線盒的6個接線柱連接。在接線盒上，可以通過將不同的接線柱短接，來將三相異步電動機定子繞組接成星形或三角形。
合肥仁楷電氣
圖1    三相異步電動機接線盒
1、星形接線法

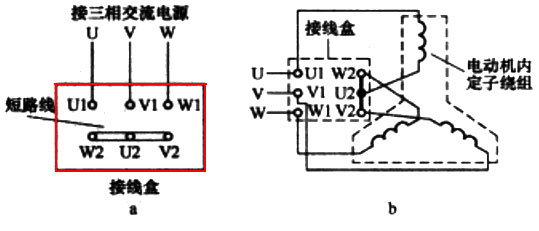

要將定子繞組接成星形，可按圖2a所示的方法接線。接線時，用短路線把接線盒中W2、U2、V2接線柱短接起來，這樣就將電機內部的繞組接成了星形。
合肥仁楷電氣
圖2a    定子繞組按星形接法接線
合肥仁楷電氣
圖2   定子繞組按三角形接法接線
2、三角形接線法
要將電動機內部的三相繞組接成三角形，可用短路線將接線盒中的U1和W2、V1和U2、W1和V2接線柱按圖2b接起來，然后從U1、V1、W1接線柱分別引出導線，與三相交流電源的3根相線連接。如果三相交流電源的相線之間的電壓是380V，那么對于定子繞組按星形連接的電動機，其每相繞組承受的電壓為220V；對于定子繞組按三角形連接的電動機，其每相繞組承受的電壓為380V。所以三角形接法的電動機在工作時，其定子繞組將承受更高的電壓。
3、三相異步電動機銘牌的識別
三相異步電動機一般會在外殼上安裝一個銘牌，銘牌就相當于簡單的說明書，它標注了電動機的型號、主要技術參數等信息。下面以圖3的三相異步電動機銘牌為例來說明銘牌上各項內容的含義。
合肥仁楷電氣

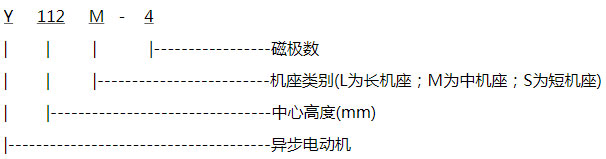

①電動機型號(Y112M4-4)。型號通常由字母和數字組成，其含義說明如下：

②額定功率(功率4.0kW)。該功率是在額定狀態工作時電動機所輸出的機械功率。
③額定電流(電流8.8A)。該電流是在額定狀態工作時流入電動機定子繞組的電流。
④額定電壓(電壓380V)。該電壓是在額定工作時加到定子繞組的線電壓。
⑤額定轉速(轉速1440r/min)。該轉速是在額定工作狀態時電動機轉軸的線速。
⑥噪聲等級(LW82dB)。噪聲等級通常用LW值表示，LW值的單位是dB(分貝)，LW值越小表示電動機運轉時噪聲越小。
⑦連接方式(△連接)。該連接方式是指在額定電壓下定子繞組采用的連接方式，連接方式有三角形連接方式和星形連接方式兩種。在電動機工作前，要在接線盒中將定子繞組接成銘牌要求的接法。
4、三相異步電動機定子繞組連接錯誤的后果
如果接法錯誤，輕則電動機工作效率降低，重則損壞電動機。例如：若將要求按星形連接的繞組接成三角形，那么繞組承受的電壓會很高，流過的電流會增大而易使繞組燒壞；若將要求按三角形連接的繞組接成星形，那么繞組上的電壓會降低，流過繞組的電流減小而使電動機功率下降。一般功率≤3kW的電動機，其定子繞組應按星形連接；功率≥4kw的電動機，定子繞組應采用三角形連接。
