非標設備電氣設計規范（七） 操作面板設計規范

發布時間：2025-10-27    來源：合肥仁楷智能    瀏覽次數：443
在設備組成中，操作面板作為人機交互的接口，是設備必備組件。作為人機交互的接口，對人機工程學就有一定的要求，因此，本章節除了經驗總結和相關標準外，還引入了部分人機工程學的一些文章，具體闡述如下：
7.1、通用要求
操作面板的操作器件應按照GB 18209/IEC 61310盡可能選擇、安裝和標識或者編碼。
應使疏忽操作的可能性降到最低，例如：器件的定位，合適的設計，提供附加保護措施。
操作面板部件位置應考慮人機工程學原則。
---------上述引自GB/T 5226.1-2019_10.1.1
7.2、 位置和安裝
機器外部控制裝置的安裝與位置應易于維修且盡可能避免來自外界的損害。
手動控制器件的操作器選擇與安裝應符合：
(1) 位于0.6m以上，且操作者工作地點易于觸及的位置；
(2) 不可使操作者處于危險的情況；
(3) 降低意外操作的可能性。
---------上述引自GB/T 5226.1-2019_10.1.2
在人立姿狀態下，人手觸及區域?yàn)?40mm~1790mm，操作部件盡可能在此范圍內。
手可及范圍與操作劃分將控制柜操作面板劃分為三個區域，如表1：按鈕及操作顯示屏盡量排布在精確操作區，【此表是按照中國人的體型而做的出口歐美區域的可能需要稍加調整】。

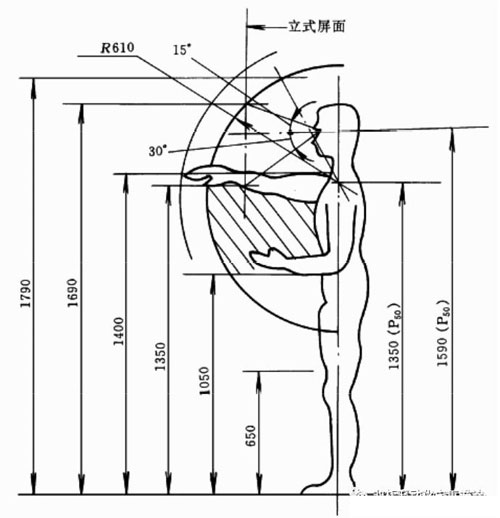

立姿(含單膝跪姿)控制面板前最大作業范圍

【表一 ：立式屏手操作區劃分】
---------上述引自DL/T 575.3-1999_5
配置操縱器數量較多時應成組排列，功能相關的操縱器，顯示器應集中安放，對有操作順序關系的操縱器應由左向右(橫向排列時)或自上而下(縱向排列時)的順序進行排列。與操縱器功能有關的顯示器應按功能性質相鄰安排，而且操縱器應配置在顯示器的下側或右側，以避免操作時手臂擋住觀察顯示器的視線。分組排列時各組之間的輪廓界限應采用對比較鮮明的顏色、圖案或線條框格加以區分以便識別。

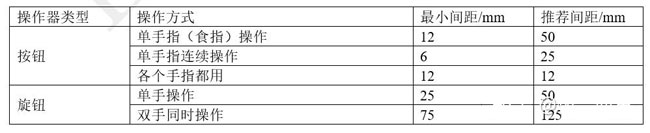

按鈕安裝時，相鄰按鈕的內側間距可按照下表（非強制）：

---------上述引自GB/T 14775-1999_5.3
可盡量減小按鈕間的尺寸，以縮減視野范圍。
按鈕指示燈傾斜安裝時，與水平面的傾角不宜小于30°
多按鈕多操作屏排列優先水平，兼顧垂直，盡可能滿足水平后再向垂直延伸
-----上述引自趙鵬睿.《電氣控制柜的人機工程學評價與設計》
7.3、 顏色設計規則
7.3.1、按鈕、帶燈按鈕
啟動/接通操作部件的顏色應該為白、灰、黑或者綠色，優先白色，不能使用紅色。
急停和緊急斷開操作部件（包括電源切斷開關）應使用紅色。急停按鈕和緊急斷開操作部件的周圍襯托色應為黃色。紅色操作部件和黃色襯托色的組合應只用于緊急操作裝置。
停止/斷開操作部件應使用黑/灰或者白色，優先使用黑色。不允許使用綠色。允許使用紅色，但靠近緊急操作部件不宜使用紅色。
作為啟動/接通與停止/斷開交替操作的操作部件的顏色優先為白、灰或者黑色，不允許使用紅黃綠。
對于按動它們即引起運轉而松開它們則停止運轉的操作部件，其優先選擇顏色為白、灰或者黑色，不允許用紅黃綠。
復位按鈕應為藍、白、灰或者黑色。如果他們還用于停止/斷開按鈕，最好使用白、灰或者黑色，優先選用黑色，但是不允許使用綠色
黃色供異常條件使用，例如：在異常加工情況或者自動循環中斷時間中。
---------上述引自GB/T 5226-2019_10.2.1
7.3.2、指示燈

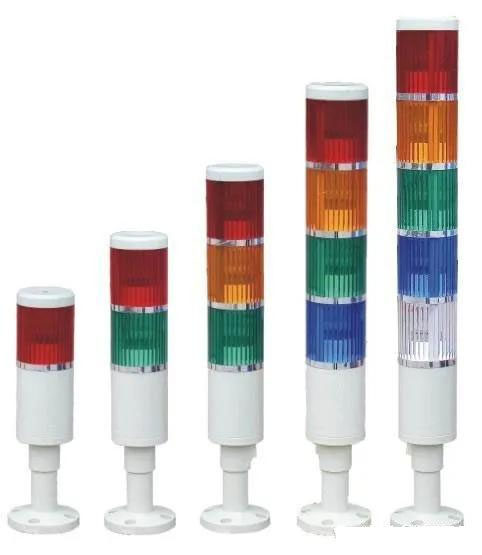

機械上指示塔臺適用的顏色自頂向下依次為紅、黃、藍、綠和白色。

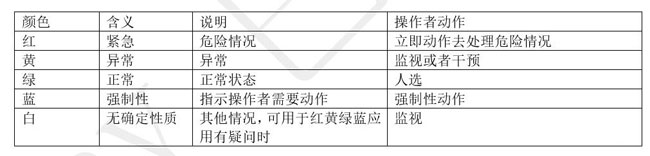

指示燈的顏色及其相對于機械狀態的含義如下表：

---------上述引自GB/T 5226-2019_10.3.2
