概述
在電力系統中電流互感器（CT）應用于一次電流的測量與控制，正常工作時互感器二次側處近似短路狀態，輸出電壓很低。在運行中如果二次繞組開路或一次繞組流過異常電流（如雷電流，諧振電流，電容充電電流，電機啟動電流等）都會在二次側產生數千伏甚至上萬伏的過電壓，這不僅給系統絕緣造成危害，還會使傳感器過激而燒毀，甚至危及運行人員的生命安全。
我公司自行研制開發的第二代型保護器就能有效地防止因電流互感器二次開路引起的事故。該系列保護器具有動作速度快，過載能力強，靜態電流小，工作壽命長等特點。產品設計新穎，體積小，重量輕，使用方便靈活。
用途

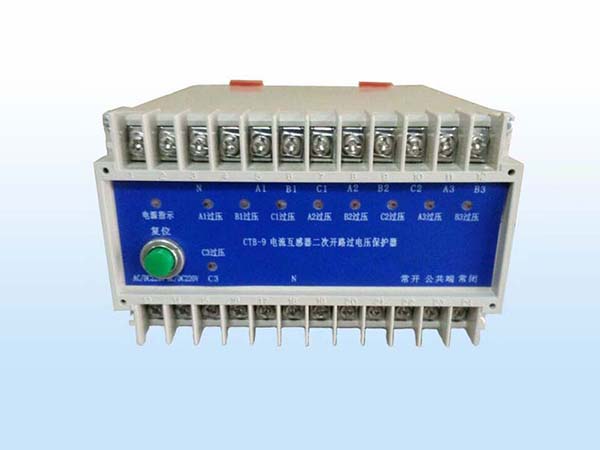

組合式電流互感器二次過電壓保護器主要用于各種CT二次側的異常過電壓保護。保護器固接于CT二次繞組兩端，正常運行時泄漏電流極小，呈高阻狀態；當CT二次回路開路或一次繞組出現異常過流時，二次繞組產生的電壓遠遠高于正常運行電壓，此時保護器迅速動作而短路，面板上顯示故障的部位，并有無源接點信號輸出。故障排除后，按手動復位按鈕，電路恢復原狀態后又重新投入正常運行工作。
接線原理
一般情況下，電流互感器均連接在A、B、C三相上，少數連接在兩相上，個別連接在一相上。絕大多數為星形連接，少數為三角形連接。本保護器為二次繞組星形連接。二次繞組A、B、C對應連接在保護器A、B、C接線端子上。A、B、C三相二次中性點（虛地N）連接在保護器的N接線端子上。若只用A、B繞組，C相可以不接線不會影響保護器的正常工作。
AC220V供電直接接在保護器AC220V端子上，三根報警線一根中點，一根常開，一根常閉，用戶根據實際使用對應接線。
基本功能:
●輸入阻抗大于100MΩ，接入后不影響任何測量和保護性能；
●二次側保護電壓可自己設置，滿足不同場合使用；
●保護后有故障點位置顯示，方便故障排除；
●保護后有接點信號輸出，便于系統連接使用；
●保護后有報警聲音提示，及時提醒排除故障；
●保護后復位有人工手動按鈕復位和故障消失后自動復位兩種，方便用戶選擇；
●采用省面積和軌道安裝設計，方便安裝使用。
系列技術指標：

正常漏電流IL20V	≤1uA
輸入電阻	＞100M
導通電壓	450v±10%(出廠設定值，用戶可自行設置)
導通時間	50ms≤Ｔs≤250ms
報警輸出接點容量	AC220V/5A;DC110V/5A
保護繼電器接點容量	AC220V/5A
使用CT規格	二次側峰值大于150V
保護電流	5A
工作環境	溫度：-20℃～+70℃ 濕度：≤95%RH
復位方式	手動按鈕復位；自動復位可選
抗震性能	10-50-10HZ 2g 3min
可靠安全性	符合IEC834-1要求
工作電源	AC220V,50HZ
功 耗	≤5W
安裝方式	軌道式
