合肥仁楷智能裝備有限公司_電流互感器正確用法

發布時間：2026-01-11    來源：合肥仁楷智能    瀏覽次數：184
1、為什么要用電流互感器
如果大家在工作現場內有幾根非常粗的電纜，我們只知道流過它的電流非常大。如果我們還想要知道它流過的電流具體是多少？大家最容易想到的就是把這條電纜斷開，將一個電流表串聯在這個電纜里面。但是我們知道越粗的導線，載流量越大，導線越粗施工起來越費勁，電流越大使用起來越危險。并且直接接入，需要規格很大的電流表。但是實際上也很難找到那么大的電流表。這個時候該如何處理呢？此時我們就要學會使用電流互感器了。可能有朋友說用鉗形電流表就可以直接知道電流多大，其實以前的指針式鉗表內部的原理相當于是一個電流互感器串聯了一個電流表機械顯示，現在都是電子顯示的了。所以大家還是要學會使用電流互感器。

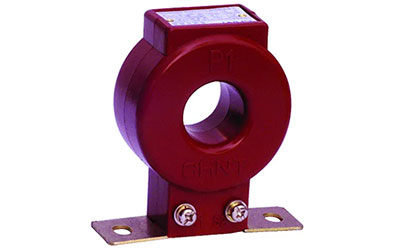

2、電流互感器介紹
電流互感器是什么？電流互感器其實是一種電流變換裝置(CT)。它的主要功能是從通過大電流的電纜上，按照一定的比例感應出小電流供測量使用，電氣設備和輸電線路電流很大，幾百上千安電流也很平常，可是我們用的儀表只能測幾安最多幾十安電流，與電氣設備的電流不匹配，互感器將大電流變成小電流完成匹配。同時也能保障檢測、抄表人員的安全。
合肥仁楷智能裝備有限公司
3、互感器的選擇
根據GB1208-2016《電流互感器》第5.2項中規定標準的電流互感器二次電流為1A和5A，所以電流互感器的變比也被寫成例如500/5或500/1等。例如變比為200/5的互感器，其中200表示一次最大電流，5表示二次最大電流，該電流互感器感應電流縮小了40倍。同樣500/1的電流互感器，其中500表示一次最大電流，1表示二次最大電流，該電流互感器感應電流縮小500倍。
我們知道了根據國家規范，電流互感器的二次繞組額定電流一律規定為5A或者1A，那什么時候用1A，什么時候用5A，還是可以隨便用？其實這個也是有一定規范的，一般情況下優選值為5A，當傳輸距離較大時應選1A。因為1A線路功耗降低，可以使傳輸距離加大。
那一次側量程怎么選？是越大越好么？其實也不是的。一般的指針電流表在60%量程處準確度最高，所以把計算電流乘以1.3倍就能得到滿量程數值。比如母線電流(即一次電流)值為600A，那么一次電流應該選600×1.3≈800A。這樣才能保證一次電流在600A時，指針儀表指針剛好處于60%，即三分之二位置。能夠保證安全使用的同時還能更加精準。
4、互感器的使用
當我們選擇完合適的電流互感器后，就需要把電纜穿過電流互感器。電流互感器的一次側電流是從P1側進入，從P2側出來；即P1這邊導線連接電源側，P2這邊導線是連接負載側。有些計量設備對電流極性也就是電流的方向有要求，比如電能表，所以方向注意不要穿反。按照規范接線，如果電源是上進線，那么P1面朝上，P2面朝下。如果電源是下進線那么安裝時P1朝下，P2面朝上。這時電流互感器就會從電纜上感應出電流，感應出的二次側電流從S1流出，進入電流表的正接線柱，電流表負接線柱出來后流入電流互感器二次端子S2，原則上要求S2端子接地。某些電流互感器一次標稱，L1、L2，二次側標稱K1、K2。這個只是叫法不同而已，功能是一樣的。
感應出來的電流大小剛好縮小了一定的倍數。把感應出來的電流送給電流表，再把測量出來的結果乘以一定的倍數就可以得到真實結果。例如，現在需要要測一條電纜的電流大小。首先，把一條電纜穿過200/5的電流互感器(200/5實際上就是40倍)，然后把電流互感器接上直接式電流表，電流表測得結果為4A。由此可以計算出電纜真實電流為4×40=160A。如果是接上規格為200/5的電流表，那么可以直接讀出結果160A，等于是電流互感器縮小了40倍，然后電流表指示時擴大了40倍，所以不需要計算。
