如何輕松分辨后備保護一體化SPD的真?zhèn)危?/h4> 發布時間：2025-12-02    來源：合肥仁楷智能    瀏覽次數：304

后備保護一體化SPD(Surge Protective Device with Fuse Backup Protection，簡稱SFB)專利技術公布以來，市場上聲稱是后備保護一體化SPD的產品便如雨后春筍般地大量涌出，魚龍混雜，真假難辨。那么，什么是合格的后備保護一體化SPD？如何避開忽悠？合肥仁楷智能裝備小編梳理了幾招，讓你輕松分辨后備保護一體化SPD的真?zhèn)巍?/span>
SPD+熔斷器=后備保護一體化SPD？
市面上大量涌入的“后備保護一體化SPD”很多是采用常規熔斷器串聯SPD，SPD+熔斷器=后備保護一體化SPD嗎？我們一起來扒開外表看看內在，集成到一個外殼中。
這樣的“后備保護一體化SPD”產品效果怎么樣？

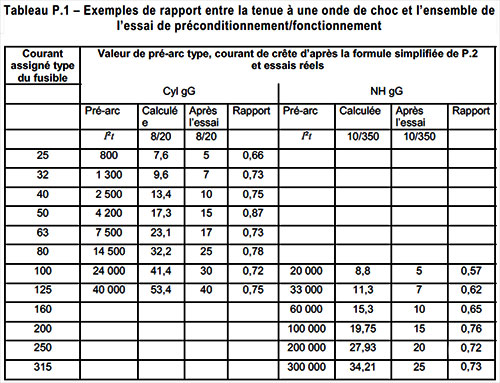

熔斷器的配置是按防雷器在8/20us波形下最大單次沖擊計算配置額定值，以實現對SPD的短路失效進行保護。標準IEC61643-12，表P.1給出了熔斷器耐受沖擊能力的一些規格、尺寸的試驗測試數據。如表1所示：
表1 熔斷器耐受沖擊規格表

從上述表格中我們可以得知，單獨的熔斷器作為SPD的后備保護器有著非常大的局限性，主要存在以下風險：
1、電涌電流通流容量偏小
◆市場通用的25gG的熔斷器，其電涌電流泄放能力才5kA左右；
◆50gG的熔斷器，其電涌電流泄放能力才20kA左右；
◆100gG的熔斷器，其電涌電流泄放能力也才40kA左右；
這樣的泄放能力，遠遠達不到案場安全防雷的技術要求！工程師們，你們敢放心使用？
2、熔斷器的體積較大
按最大電涌電流的通流容量配置：
◆8/20μs波形的20kA的SPD就需要配置50gG以上的熔斷器；
◆8/20μs波形的40kA的SPD就需要配置100gG及以上的熔斷器；
◆10/350μs波形的SPD所需的前置熔斷器的規格更大。
為達到最大電涌電流泄放的目的，同等規格的熔斷器比與之相匹配的SPD的體積大3倍以上，感覺給SPD背上了厚重的烏龜殼，既多余也不美觀。
3、故障報警功能難實現
因熔斷器主要是通過熔絲實現其斷開的功能，熔絲被石英砂等滅弧材料包裹，且外部還有瓷管等絕緣材料，很難實現故障的遠程報警功能。少部分的熔斷器在其外部配置的有遙信結構，但其總體的體積又增加了很多。
無法報警則大大增加了重大安全隱患的概率，無法及時預知電涌帶來的故障，無法及時保障安全。
4、工頻小電流特性，無法及時斷開電路
實踐中已驗證發現：
◆當SPD的MOV在通過3-5A的工頻故障電流時，僅需數秒鐘就會引起燃爆，可能會產生次生嚴重事故；
◆而與SPD相匹配的熔斷器，至少都是幾十安培的，在此工頻故障電流特性下，根本達不到熔斷的條件。
結論是：熔斷器過流保護特點是結構簡單，分?jǐn)嗄芰ο鄬^高，存在較大的安全隱患，不是理想的后備保護，如此配置的SPD當然也不能被稱作真正的SFB。
高性能后備保護一體化SPD產品需具備什么特點？
既然“SPD+熔斷器”不是真正意義上的SFB，那我們不妨追本溯源，看看SFB的本來面目。

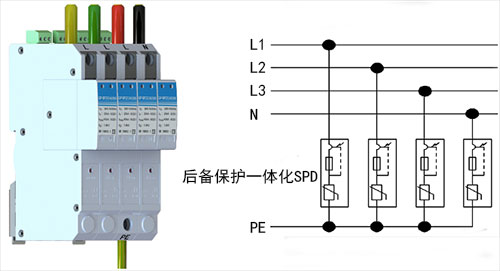

圖1 SFB實物圖及接線原理圖
真正的后備保護一體化SPD的熔斷器后備保護單元，是單獨針對SPD的應用特性設計的，采用了多級組合方式設計。后備保護單元中有多組熔斷器，分別對應不同的特性。(而遠不是一個簡單熔斷器所能面對的！)
1、工頻小電流通流特性
真正的后備保護一體化SPD針對工頻小電流特性，設計了特殊的小規格的保險絲，它的工頻故障熔斷電流是3A。若MOV裂化，出現工頻小電流時，電流將會從此通道經過。
當檢測到一體式SPD后備保護器中有工頻續流等故障時，內置的特殊熔斷保護器快速切斷電流，此時故障失效指示裝置會快速做出動作，帶動與其連動的微動開關的彈片向下移動，釋放微動開關彈片，使微動開關由斷開變?yōu)殚]合狀態。然后將其動作信號狀態通過通訊端子傳輸至報警裝置，使之報警。具體實施如下圖2所示：

圖2 故障報警裝置示意圖
2、雷電流通流特性
后備保護一體化SPD針對電涌電流特殊設計了大規格的熔斷器，它的特性能夠滿足基本的T2類SPD的技術要求，最大電涌泄放能力可達80kA。
3、預期分?jǐn)嚯娏髂芰?/span>
后備保護一體化SPD應用場合可以在各種類型，包括LPZ1、LPZ2等區域，與之對應的電網位置也有相應的預期短路分?jǐn)嚯娏鳌：髠浔Ｗo一體化SPD的設計也應滿足與之對應的預期短路分?jǐn)嗄芰?。SFB預期短路分?jǐn)嗄芰?5kA。
4、交直流特性
熔斷器過流保護特點是結構簡單，主要是利用通過熔絲的電流發熱而熔斷，不論是交流電流還是直流電流，對熔絲的等效發熱效果基本一致。因此后備保護一體化SPD產品不僅能應用在交流電路系統中，同時也能應用在部分的直流電路系統中。
最后小結
不以能高電涌耐受、工頻故障切斷、短路分?jǐn)?、失效告警的后備保護一體化SPD(SFB)都是瞎扯淡！望廣大采購方、設計院、設計師們謹慎甄別！
