安徽非標設備電氣設計規范（九） 設備導線連接、布線規范
發布時間：2025-10-29 來源：合肥仁楷智能 瀏覽次數：365久違了，前一段時間出了一段長差，加之公司正在進行一個緊急的項目（目前還在進行），在客戶現場幾乎沒有多余的時間，所以一直沒有更新，在這里說聲抱歉。今天開始例行更新，由于項目還在進行，所以更新頻率會下降，不過我一定保證將此系列文章更新完結。
9.1、導線端頭處理
在設備上，所有需要連接的導線對其端頭都需要處理，一般是壓接冷壓端子，某些情況下可能需要焊接。導線端頭的選擇和處理也是一個很繁瑣的工作，內容比較多，所以我會在此系列文章更新完畢后，單獨的編寫此系列文章的番外篇《冷壓端子選型指南》以及《冷壓端子壓接工藝》就冷壓端子的選型及處理進行詳細的闡述，這里我就不做過多的闡述了。
9.2、導線連接
對于地線、保護導線，一個端子只能連接一根導線。
特殊設計的端子才可配多條導線。
配線的末端須防磨損、防拉。
無論外部或內部配線都不可橫越端子或端子臺。
導線和線纜兩個端子之間不應該有接頭、焊接點或者拼接點。
電纜線末端應提供合適的支撐以防止作用在導線末端的機械應力。
接地線應盡可能接近相線以降低回路的阻抗。
不同電壓的電路導線應盡可能加以區隔。
導線或端子應提供適合于周遭環境，清楚且永久性的標示。
---------上述引自GB/T 5226-2019_13.1
安裝在機械上的幾個器件（例如傳感器、按鈕）串聯或者并聯連接時，在這些器件間宜通過構成中間連接點的端子進行連接。
針對螺釘串插式弧形板連接宜采用針形端頭或管形端頭，也可采用圓形端頭。采用兩個針形或管形端頭時，線徑或端頭大小應相同，如下圖：

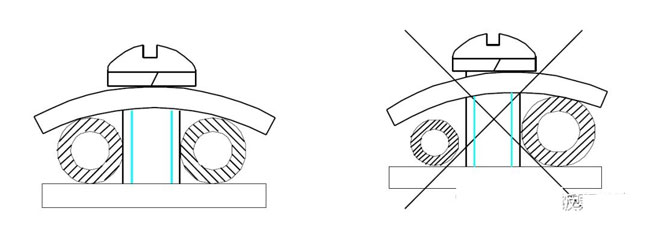

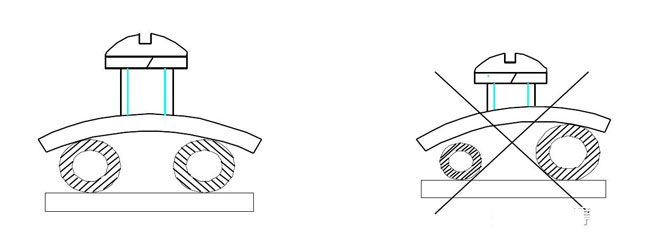

弧形板壓接式連接宜采用針形和管形端頭。但線徑或端頭大小應相同（見下圖），兩根導線接于同一個端子時，端子的接線能力應滿足其電路額定值。即端子的額定電流應大于兩根導線總的工作電流。

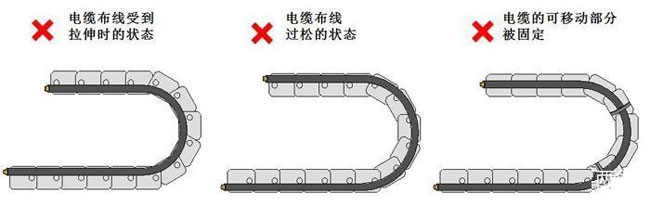

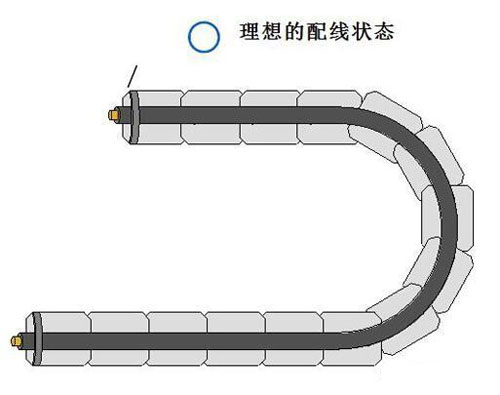

如果電纜在布線時受到張力拉伸，會與拖鏈的內壁產生摩擦導致護套磨損。反之如果布線過于松散，同樣也會與拖鏈的內壁產生摩擦造成護套磨損，并且容易與其他的電纜產生纏繞現象。電纜的布線長度應設定在剛好能通過拖鏈的中心線為宜。另外，電纜的移動部分如果被固定，會導致彎曲應力無法被分散及吸收，會在固定位置造成應力集中。電纜的固定部位僅應設置在拖鏈的兩端。如下圖：

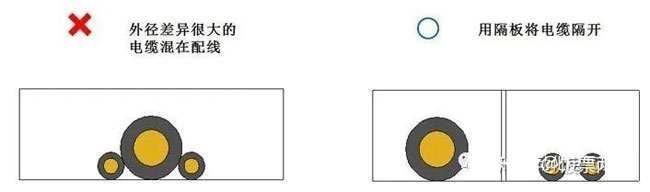

外徑差異很大的電纜如果混在配線，容易導致細線被粗線壓迫，造成細線容易斷線。這時需要用隔板將不同直徑大小的電纜隔開。

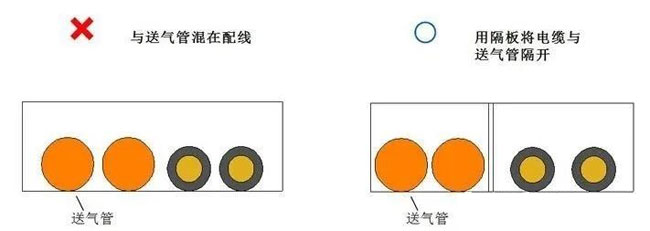

與送氣管等較硬的物體混在配線，容易造成電纜受壓斷線。這時需要用隔板將電纜與送氣管隔開。
合肥仁楷智能裝備有限公司是專業從事電力系統過電壓、電子設備、電氣設備技術產品的研發，生產，銷售的企業。公司的主要產品有：消弧消諧柜，過電壓抑制柜，單支氧化鋅避雷器，三相組合式過電壓保護器，低壓浪涌保護器，微機二次消諧裝置，小電流接地選線裝置，智能操控裝置，多功能電力儀表，電流互感器二次開路保護裝置，高壓限流熔斷器組合保護裝置等。公司擁有全部自主知識產權并通過國家權威機構鑒定。產品廣泛應用于電力，石油，化工，冶金，水泥等及民用建筑行業，受到客戶一致好評。

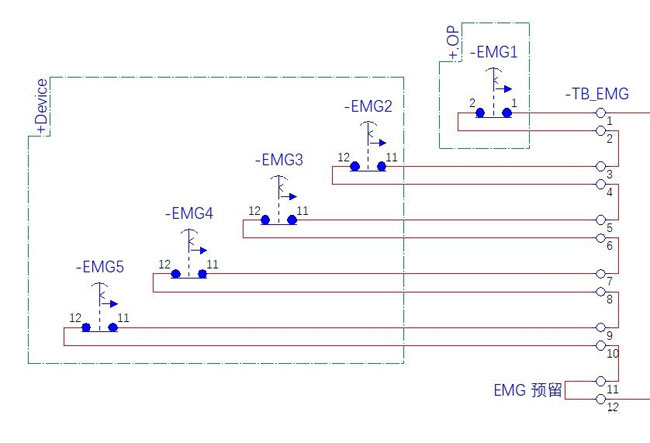

急停串接示例
---------上述引自GB/T 5226-2019_13.4.4
考慮裝箱運輸需要分拆機器而需要拆段布線的情況，應在分斷處提供接線端子或者插頭插座組合，這些接線端子應適當封裝，插頭插座組合應能承受運輸、存儲期間的實際環境影響。
---------上述引自GB/T 5226-2019_13.4.6
斷開后仍有電的部件應至少有IP2X或者IPXXB的防護等級，并需要考慮電氣間隙和爬電距離。
插頭/插座組合在任何時間，包括連接器插入和拔出器件期間，防止與帶電部分的意外接觸。
同一電氣部件使用了多個插頭/插座組合，則相關的組合應標識清楚，最好采用機械編碼方式以防止相互插錯。
預定傳輸動力負載但是在負載狀態持續期間不斷開的插頭/插座應有保持裝置，以防止意外或者事故斷開，并應有清晰標記，表明不在負載狀態下斷開。
---------上述引自GB/T 5226-2019_13.4.5
電氣連線和電氣連接必須可靠，所采用的手段（如接插件、連接線、接線端子等）應能承受所規定的電（電壓、電流）、熱（內部或者外部受熱）、機械（拉、壓、彎、扭）和振動的影響。所有連接，特別是保護接地的連接應牢固，防止意外松脫。
接線端子的緊固用螺釘和螺母除固定接線端子本身就位或防止其松動外，不應作為固定其它任何零部件之用；
端子上配置有彈簧墊圈的，要原封不動地使用。
在擰緊螺釘?shù)倪^程中，應用手扶持導線，以避免接線座腳承受扭矩及安裝軌道變形。
端子等集中布置的接線電氣部件的短接線可不進入線槽，以方便檢查和節省線槽空間，線槽內也不允許出現接頭。
一個接線端子接入二個冷壓接端頭時，應根據不同的端子接線形式，選擇適合的冷壓接端頭：

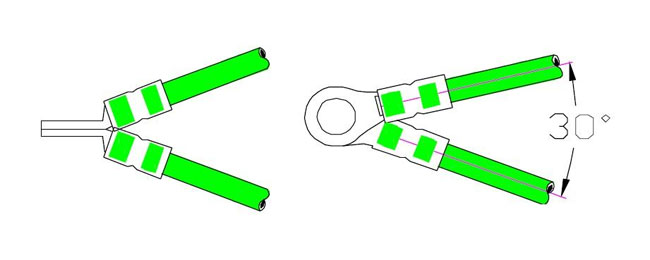

針對螺釘串插式平板連接宜采用圓形和叉形端頭，允許兩種不同的端頭同時使用，且允許不同大小線徑的冷壓接端頭接線，此時大線徑在下面，小線徑在上面。連接時兩端頭采用背靠背的形式，相疊或張開相互夾角不小于30°，見下圖：

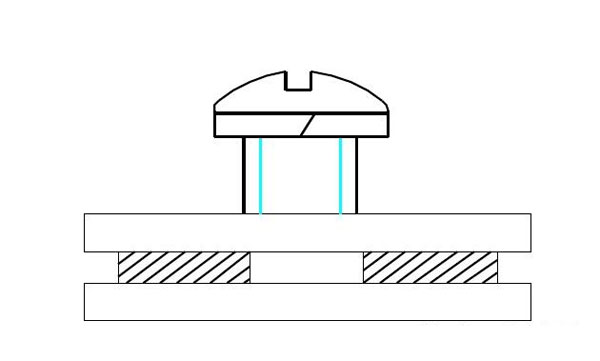

平板壓接式連接宜采用片形端頭，如下圖：
對于插接式端子（如彈簧回拉式端子），不同截面或大小的兩根導線（指直接接線）不得接在同一端子上。
9.3 、布線
9.3.1、電柜內配線
電柜內的導線應固定并保持適當位置。
非金屬導管須使用防火絕緣材料。
安裝在電氣箱內的電氣設備應可由電氣箱前面加以修改配線；若實際不可行且控制裝置自電氣箱后面配線，則應有可供接近的門或可拉開的面板。
安裝在門上或者其他活動部件上的器件，應選用軟線連接。導線長度應是活動門開啟到最大時，導線不受張力和拉力的影響為原則。這些導線應緊固在固定部件上和電氣連接無關的活動部件上。
引出柜外的控制配線，應采用接線座（端子臺）或者連接插頭/插座組合。
動力電纜和測量電路可以直接連接到想要連接的電氣部件的端子上。
不安置于線槽內的導線及電纜線須有適當?shù)闹巍?/span>
---------上述引自GB/T 5226-2019_13.3
配線應整齊、清晰、美觀，導線的絕緣性應良好、無損傷。
為滿足連接和拆卸維護需要，應提供足夠的附加長度。
在可拆卸蓋板的線槽內，包括絕緣層在內的導線接頭處所有導線的截面積之和不應大于線槽截面積的75%。
強弱電回路不宜使用同一個根電纜，并應分別成束分開排列。PLC信號線與動力線至少保持30mm~50mm的距離。

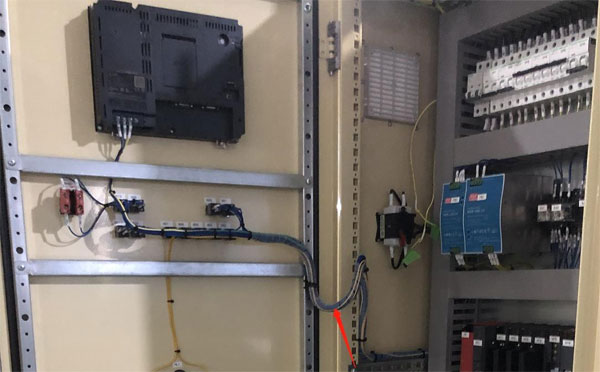

控制箱的門在移動過程中，不應對導線有任何機械損傷。線束應加纏繞管進行保護。如下圖：
過門線束截面積1.5mm^2不能超過30根，截面積1mm^2不能超過45根，如果超過一定數量，可將線束分成2束或者更多。

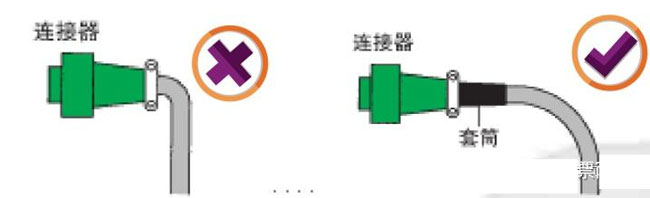

安裝連接器時，請使用套筒支撐，如下圖：
9.3.2、柜外配線
配線進入電氣箱的電纜線或?qū)Ч?，若使用特殊的固定頭、護線套等，不可降低其IP保護等級。
外部導線應使用合適的導管加以保護，不可有單心導線布于電氣箱外；電纜線視為具足夠的保護。
吊架式按鈕臺須使用可撓性導管或電纜線；且此按鈕臺重量的支撐不可依靠導管或電纜線。
---------上述引自GB/T 5226-2019_13.4

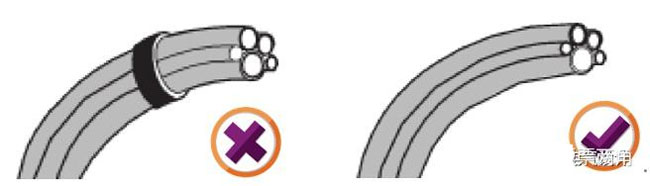

請勿捆扎彎曲部的多根電纜，特別是外徑不同的電纜，如下圖：
9.3.3、移動部件的布線（拖鏈走線）
走拖鏈的線纜應選取移動專用線纜。
請按照線纜的彎曲半徑去選擇拖鏈或者電纜保護鏈。如查詢不到相關數據，一般情況下，至少以電纜外徑的8~10倍作為拖鏈的彎曲半徑。
電纜的移動點離拖鏈端部的距離應為電纜外徑的10~30倍。
請以電線表面的印刷為參考標準，在不扭轉電線的情況下進行接線，側向電纜角度不應該超過5°。

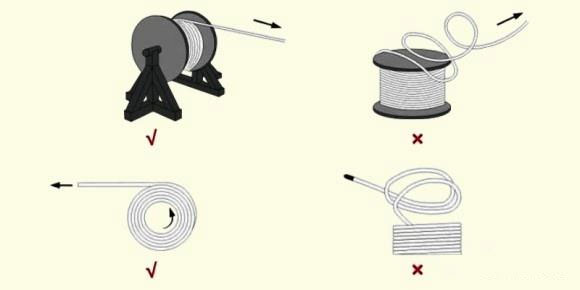

為防止布線時電纜的扭曲，不可從電纜卷筒或者電纜盤某一端解開電纜，而應先旋轉卷筒或電纜盤將電纜展開，必要時可將電纜展開或者懸掛起來。如下圖：
錯誤布線方式
正確布線方式

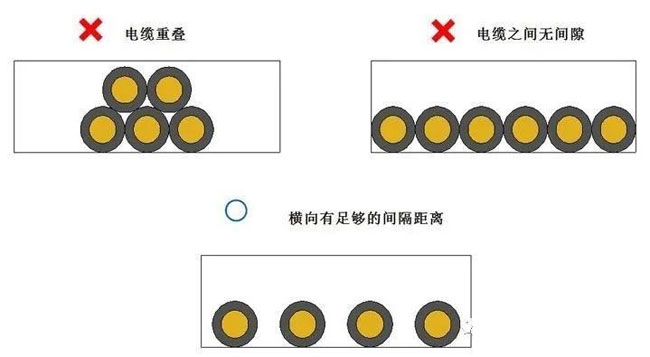

為防止同時布線的電纜之間互相干擾，電纜不應該重疊，在拖鏈內實施水平布線時，也要保證足夠的間隙（電纜間間隙至少是電纜外徑的10%），拖鏈內最理想的電線占用面積率30%以下，選擇具有足以保證電纜間距的拖鏈。
