非標設備電氣設計規范（三） 電源入線及切斷裝置
發布時間：2025-10-23 來源：合肥仁楷智能 瀏覽次數：4913.1、 電源入線
建議機器電控系統的電源供給為單一電源，如果需要用其他電源供給電氣設備的某些部分（如不同工作電壓的電子設備等），這些電源宜盡可能組成機械電氣設備的一部分器件（如變壓器、換能器等）。

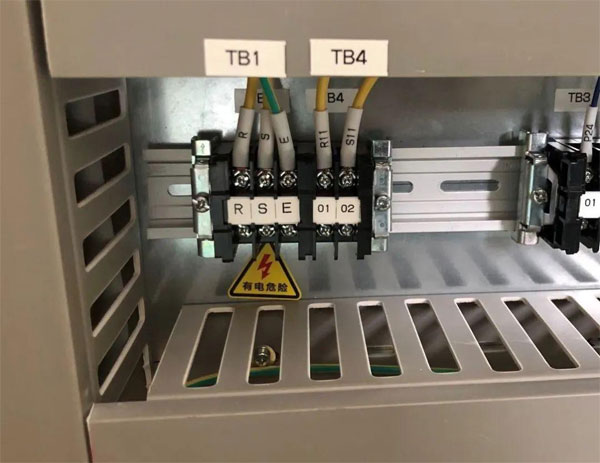

除非使用插頭作為電源供給，建議電源入線應直接連至斷電裝置（主空開）；若實際上不可行，可使用端子臺。（使用端子臺需要在端子臺上做告警標識，如下圖）。
若使用中性線，應清楚標示于安裝圖或電路圖中，并以N作為標示符號。
中性線不可與保護性接地電路連接，也不可有PEN配線。
電源入線應清楚標示：(1)單相：L1 / L2；(2)三相：L1 / L2 / L3。
---------上述引自GB/T 5226.1-2019_5.1
3.2 、 接地系統
3.2.1、接地端子
作為PE接線之端子應盡可能靠近電源相線端子。

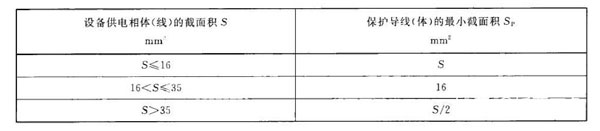

銅PE導線最小線徑需求如下表：
---------上述引自GB/T 5226.1-2019_5.1
3.2.2、接地類型
在機械設備中常見的接地類型有兩種：保護接地和功能性接地。
保護接地是為了保護人員防止電擊，是故障防護的基本措施（GB/T 5226.1-2019_8.1）。
功能性接地的是為了降低：絕緣失效影響機械運行的后果、敏感電氣設備受電騷擾而影響機械運行的后果、可能會損壞電氣設備的閃電感應電流（GB/T 5226.1-2019_8.1）。常見的功能性接地有：工作接地、屏蔽接地、信號接地、防雷接地、防靜電接地。
3.2.3、保護接地要求
保護接地系統由以下部分組成：
(1) PE端子；
(2) 保護導線，包括電路的滑動觸點；
(3) 電氣設備的外露可導電部分和可導電結構件；
(4) 機械可導電的結構件。
接外部電源的可移動式機器（如堆垛機），須確實做好接地系統。
保護性導體：
(1) 型式、顏色等須符合要求；
(2) 首選銅導線；如果符合要求，電氣設備的金屬外殼或框架或安裝板，已經連接到保護接地系統中，也可以作為保護性導體。
保護接地系統的連續性：
(1) 電氣設備及機器的任何裸露可導電部分皆需連接至保護性接地電路。
(2) 無論任何原因移除機器的組件或部分結構，都不可中斷原有保護性接地電路的連續性。
(3) 可撓性或剛性金屬導管及金屬電纜的護套不可作為保護性導體；但此類金屬導管及電纜的金屬護套皆需連接至保護性接地電路中。
(4) 若電氣設備安裝在門或蓋板上，則保護性接地電路的連續性須能確保。
(5) 保護性接地電路不可包括切換裝置，過電流裝置(如：開關、保險絲)及電流偵測裝置。
(6) 唯一允許中斷保護性導體的情況：為特定之測試或量測目的，由受過訓練或?qū)I(yè)技術人員使用工具方可加以中斷。
不須與保護性接地電路連接的組件：
(1) 因太小(＜50 mm×50 mm)以至不會被接觸到大面積或無法用手抓住；
(2) 位于不可能接觸到帶電組件或絕緣失效的地方。
只有在帶電導體被中斷后才可中斷保護性接地電路，也只有在保護性接地電路重新連接后方可連接帶電導體。
保護性導體的連接點：.
(1) 具獨立的功能且不可作為其它組件的配件；
(2) 標示接地符號。
---------上述引自GB/T 5226.1-2019_8.2
柜內所有需接地的電氣部件要單獨用接地地線連接到接地體，電氣部件間的接地線不得采用跨接的方式連接。

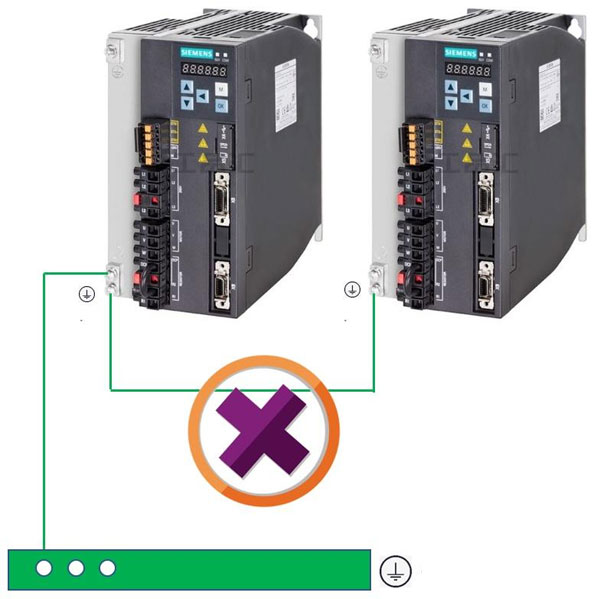

接地錯誤示范

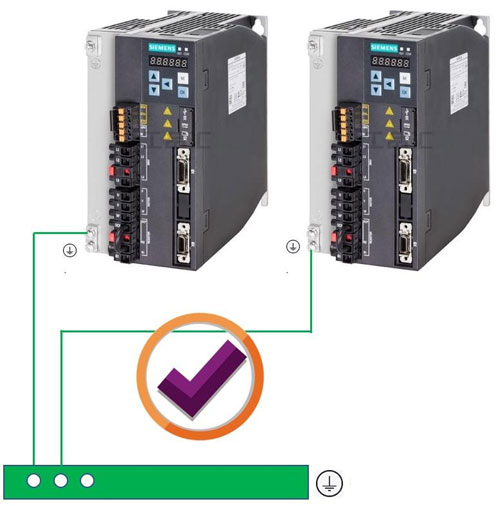

接地正確示范

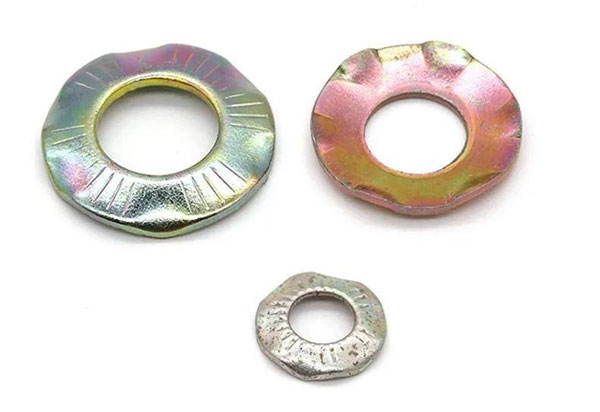

柜內任意兩個金屬部件通過螺釘連接時，如果有絕緣層，均應采用相應規格的接地墊圈（帶荊棘面）并注意將墊圈齒面接觸零件表面，或者破壞絕緣層。
常見接地墊圈

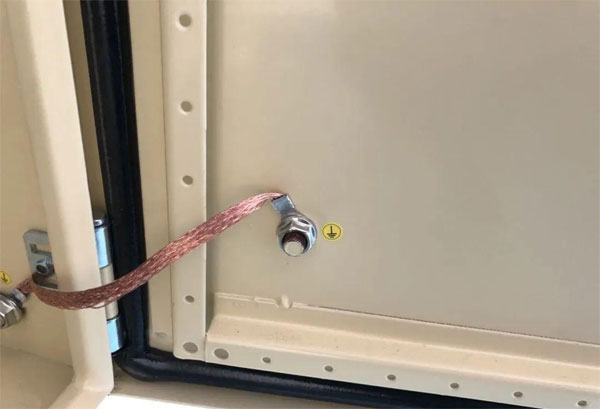

箱體和門之間必須要有接地跨接線，宜采用不低于1.5mm^2紫銅編織線。
控制柜前門跨接地線
保護接地端子應設置在容易接近，便于接線之處，并且當罩殼或者任何其他可拆卸的部件移動時，其位置仍應保證電氣與接地極的連接或者保護導體之間的連接。
3.2.4、接地標識
每一個接地連接點都應有標記或者標簽。

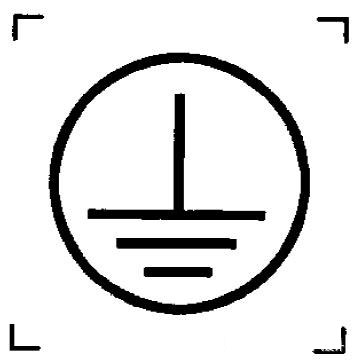

對于保護性接地，采用GB-T 5465.2/IEC 60417中5019符號，如下圖：
GB-T 5465.2 :5019 保護接地
對于功能性接地，采用GB-T 5465.2/IEC 60417中5018的符號，如下圖：
GB-T 5465.2 :5018 功能接地
3 電源斷電裝置
每一個電源引入端都應配置一個電源斷電裝置。
電源切斷開關應是下列之一：
(1) 符合EN 60947-3的隔離開關；
(2) 符合EN 60947-6-2的控制和保護開關裝置；
(3) 符合EN 60947-2的斷路器；
(4) 通過軟電纜供電的插頭/插座組合。
電源切斷開關的操作位置（如手柄）應置于電氣設備的外殼表面。
電源切斷開關的操作裝置應易于接近，應安裝在維修臺面以上0.6m~1.9m間，上限宜1.7m。
下列是不必經過電源切斷開關切斷的例外電路：
(1) 供維修用的照明電路；
(2) 供維修用工具使用的插頭或插座；
(3) 僅供電源失效時自動跳脫之低壓保護電路；
(4) 須保有電源以供正常操作之設備；
(5) 互鎖控制電路。
上述例外電路宜具備自有切斷裝置。
上述例外電路應：
(1) 導線顏色應為橙色；
(2) 例外電路和其他電路隔離；
(3) 例外電路的標識采用永久性警告標簽。
---------上述引自GB/T 5226.1-2019_5.3
